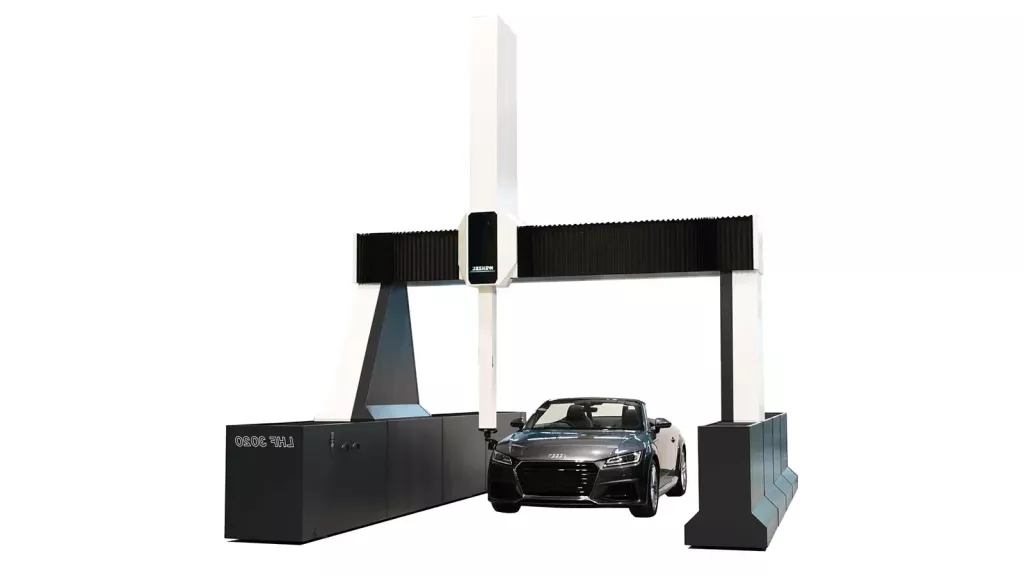

  • Maszyna pomiarowa Wenzel LHF 3020 do precyzyjnych pomiarów 3D CNC
  • Blok silnika mierzony na współrzędnościowej maszynie pomiarowej Wenzel LHF 3020
  • Wenzel LHF 3020 wykonująca precyzyjny pomiar metalowego detalu 3D
  • Pomiar dużych elementów metalowych na maszynie współrzędnościowej Wenzel LHF 3020

Współrzędnościowa maszyna pomiarowa- Wenzel LHF

  • Zaprojektowane jako konstrukcje „na poziomie podłoża” („ground-level design”) - łatwy dostęp do obszaru pomiarowego oraz możliwość mierzenia.
  • Oś Y o podwójnym napędzie („double drive in the Y-axis”), co zwiększa dynamikę maszyny w ruchu.
  • Idealna do pomiaru obudowy silników, przekładni, korpusów maszyn, elementy dużych konstrukcji.

Kiedy wybrać:
Najlepsza opcja dla dużych i ciężkich części, których nie można załadować na stół pomiarowy.

Zapytaj o ofertę
Dział sprzedaży
Zainteresował Cię ten produkt?
Zadzwoń +48 61 222 58 11
Zapytaj o ofertę
Opis
WENZEL LHF – współrzędnościowa maszyna pomiarowa do dużych elementów

WENZEL LHF to zaawansowana współrzędnościowa maszyna pomiarowa (CMM) zaprojektowana do kontroli elementów wielkogabarytowych przy zachowaniu najwyższej klasy dokładności. Dzięki ruchomemu portalowi i stabilnej konstrukcji granitowej, system gwarantuje powtarzalne wyniki nawet podczas pomiarów bardzo dużych detali.

Maszyna idealnie sprawdza się w branży lotniczej, motoryzacyjnej i energetycznej, gdzie wymagane są dokładne pomiary obudów silników, przekładni, konstrukcji podwozi czy form odlewniczych. LHF eliminuje ryzyko błędów manualnych i pozwala w pełni zautomatyzować proces kontroli jakości dużych komponentów, skracając czas inspekcji i zwiększając wydajność pracy.

Technologia
  • Ruchomy portal

    Unikalna konstrukcja z ruchomym portalem zapewnia maksymalną sztywność i stabilność przy pomiarach elementów o długości nawet do 12 metrów. Swobodny dostęp z trzech stron pozwala na wygodne załadunki i inspekcje duży

  • Łożyska powietrzne i granitowa baza

    Wszystkie osie LHF poruszają się na łożyskach powietrznych po prowadnicach z litego granitu, co minimalizuje tarcie i zapewnia powtarzalność wyników w długich cyklach pracy.

  • Integracja z oprogramowaniem WM | Quartis

    Maszyna współpracuje z oprogramowaniem WM | Quartis, które umożliwia obsługę danych CAD, analizę GD&T, automatyzację cykli pomiarowych i raportowanie wyników.

Wenzel LHF 3020 CMM wykonująca pomiar 3D karoserii Audi TT
Precyzja pomiarowa
Wenzel LHF zapewnia wyjątkową dokładność przy kontroli elementów wielkogabarytowych. Zaawansowane systemy prowadnic i głowice pomiarowe umożliwiają detekcję nawet najmniejszych odchyłek.

Wyższa jakość końcowych komponentów i mniejsze ryzyko błędów konstrukcyjnych.

Pomiar dużych elementów metalowych na maszynie współrzędnościowej Wenzel LHF 3020
Wszechstronność zastosowania
Maszyna została zaprojektowana do kontroli różnorodnych detali – od dużych przekładni po złożone konstrukcje lotnicze. Dzięki różnym opcjom konfiguracji można ją dostosować do w zależności od potrzeb.

Jeden system pokrywa potrzeby wielu działów i projektów, obniżając całkowity koszt inwestycji.

Pomiar precyzyjny powierzchni przez głowicę Renishaw w maszynie Wenzel LHF 3020
Efektywność procesu kontroli
Integracja z oprogramowaniem CNC umożliwia automatyzację pomiarów, skracając czas przygotowania i inspekcji elementów. System obsługuje długie cykle pracy przy zachowaniu stabilnej precyzji.

Większa wydajność zespołu kontroli jakości i krótszy czas przestojów produkcji.

Masz pytania? Potrzebujesz pomocy?
Zadzwoń +48 61 222 58 11
Specyfikacja
Specyfikacja techniczna współrzędnościowej maszyny pomiarowej Wenzel serii LHF
Zakres pomiarowy:
LHF 2517
LHF 3020
LHF 3025
LHF 4025
Zakres osi X:
2500 mm
3000 mm
3000 mm
4000 mm
Zakres osi Y:
4000 mm
5000 mm
6000 mm
4000 mm
5000 mm
6000 mm
5000 mm
6000 mm
5000 mm
6000 mm
Zakres osi Z:
1700 mm
2000 mm
2500 mm
2500 mm
Zasilanie:
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
Sprężone powietrze:
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
Temperatura pracy:
15-30°C
15-30°C
15-30°C
15-30°C
Zakres temperaturowy:
dla EL, MPE  20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE  20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE  20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE  20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
Wilgotność:
40-70%
40-70%
40-70%
40-70%
Rozwiń pełną specyfikację
Oprogramowanie

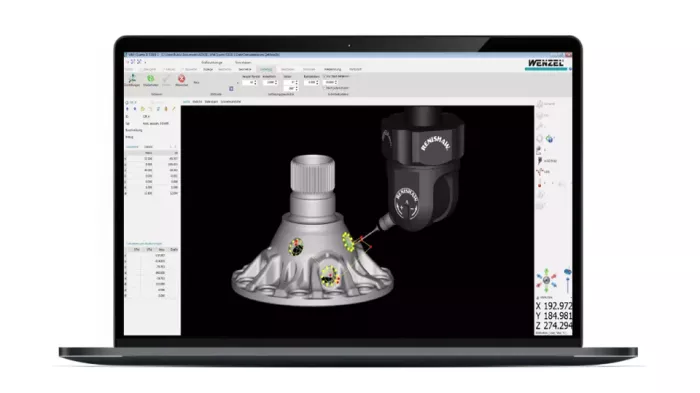

  • Uniwersalne oprogramowanie pomiarowe WM | Quartis
    Uniwersalne oprogramowanie pomiarowe WM | Quartis
    • Uniwersalne oprogramowanie pomiarowe dla ręcznych i automatycznych CMM, z obsługą sond stykowych, optycznych i głowic 5-osiowych
    • Pełna kontrola geometrii, kształtów swobodnych i krzywych z oceną GD&T wg ISO GPS i ASME
    • Programowanie offline i przy maszynie, DMIS 5.2, relacyjna baza danych i elastyczny generator raportów

    Kiedy wybrać:
    Gdy potrzebujesz jednego, nowoczesnego środowiska do obsługi różnych CMM i standardów GD&T w całej firmie.

    Szczegóły
Zapytaj o produkt
top-contact
Zadzwoń do nas
+48 61 222 58 11
Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.
Najczęściej zadawane pytania
FAQ

Do jakich zastosowań przeznaczona jest maszyna Wenzel LHF?

Maszyna idealnie sprawdza się przy kontroli dużych i ciężkich komponentów w branżach lotniczej, motoryzacyjnej oraz energetycznej.

Jak duży element można zmierzyć?

Dzięki ruchomemu portalowi i osi Y sięgającej do 12 m możliwa jest inspekcja bardzo dużych przedmiotów.

Czy maszyna może pracować w hali produkcyjnej?

Tak, konstrukcja LHF została zoptymalizowana pod kątem odporności na drgania i intensywną eksploatację.

Czy możliwa jest integracja z systemami CAD/CAM?

Tak, system wspiera import danych CAD, co pozwala na łatwe porównanie wyników pomiarów z modelem projektowym.

Czy dostępne są różne warianty konfiguracji?

Tak – LHF można doposażyć w różne typy głowic, sond skanujących i rozwiązania automatyzacji.
