Urządzenia przenośne i stacjonarne
Laboratorium firmy ITA świadczy usługi mobilne i stacjonarne w zakresie pomiarów chropowatości za pomocą przyrządów stykowych. Posiadamy zarówno przyrządy przenośne jak i stacjonarne, umożliwiające analizę 2D i 3D
Kolejnet Working
28-29 stycznia, Bydgoskie Centrum Targowo-Wystawienniecze
Sprawdź szczegóły
Popularne
- Start
-
Oferta
-
Usługi pomiarowe
-
Stykowe i optyczne pomiary nierówności i topografii powierzchni
Laboratorium pomiarów geometrycznych
Stykowe i optyczne pomiary nierówności i topografii powierzchni
- Pomiary chropowatości i topografii 2D/3D zgodnie z normami.
- Urządzenia stykowe i optyczne (multisensorowe), dobór metody do materiału.
- Analiza powierzchni płaskich, obrotowych o różnej refleksyjności.
Dlaczego my?
Doświadczona kadra, kompletne raporty i krótki czas realizacji.
Dział sprzedaży
Zainteresowała Cię ta usługa?
Zakres usług

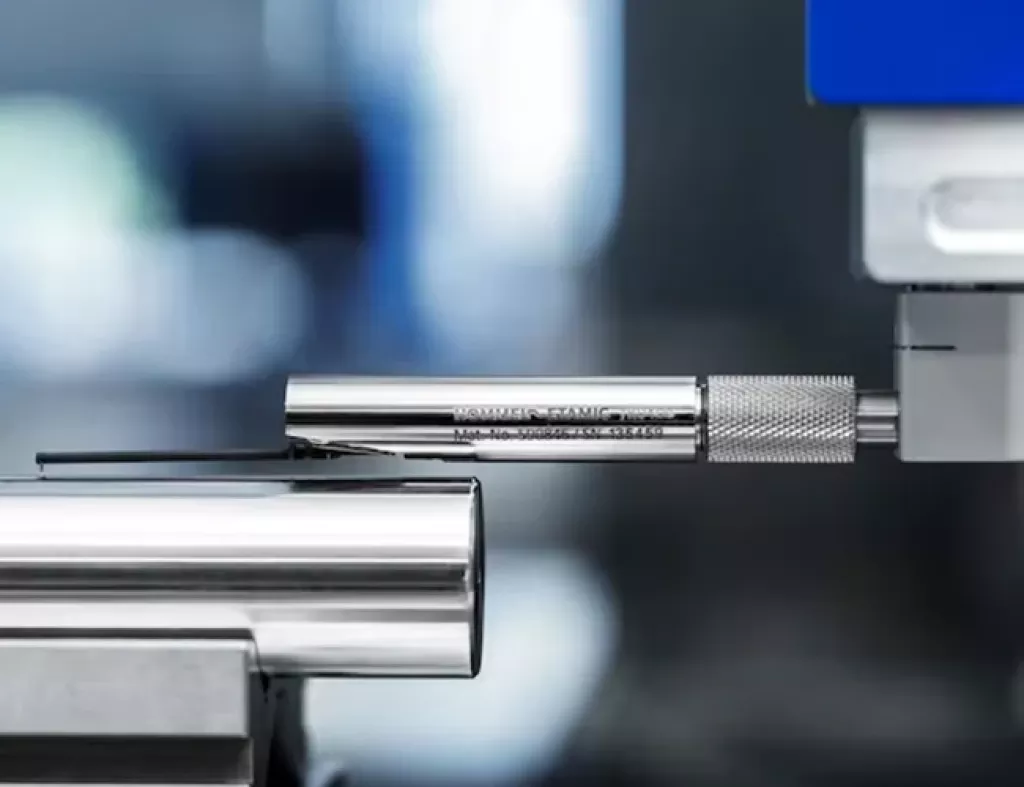

Stykowe pomiary nierówności
Precyzyjne pomiary przy użyciu mobilnych oraz stacjonarnych systemów firmy Hommel-Etamic. Realizacja bezpośrednio na produkcji lub laboratorium ITA.
Optyczne pomiary nierówności
Dokładne i bezkontaktowe pomiary wykonywane za pomocą zaawansowanych systemów Bruker Alicona. Realizacja w Laboratorium ITA, z pełną analizą 3D i zgodnością z normami metrologicznymi.
Pomiary topografii powierzchni
Wysokorozdzielcze pomiary 3D struktury powierzchni realizowane optycznymi systemami Bruker Alicona. Szybka i precyzyjna analiza topografii w Laboratorium ITA. Kolorowa mapa powierzchni wraz z parametrami.
Pomiary parametrów Twist
Stykowe oraz optyczne pomiary parametrów Twist (mikrogwint). Weryfikujemy, czy na powierzchni znajduje się charakterystyczna struktura, która dla niektórych powierzchni może być pożądana, a dla innych wykluczająca wyrób z użycia.
Pomiary narzędzi
Precyzyjne pomiary geometrii i zużycia narzędzi wykonywane optycznymi systemami Bruker Alicona. Dokładna analiza krawędzi, ostrzy i powierzchni roboczych- w Laboratorium ITA dla płytek i narzędzi złożonych.
Perfekcyjna krawędź. Pełna kontrola. Maksymalna wydajność.
Optyczny profilometr 3D EdgeMasterX umożliwia automatyczny, bezkontaktowy pomiar krawędzi narzędzi skrawających z precyzją już od 2 µm, nawet w warunkach przemysłowych. Jednoczesna analiza wielu narzędzi oraz integracja z systemami jakości i produkcji skracają czas inspekcji i zapewniają stabilną, powtarzalną jakość.
>15
Lat doświadczenia
6
Systemów mobilnych i stacjonarnych
6
Wykwalifikowanych pracowników działu
Proces realizacji usługi
Przesłanie zapytania
Klient przekazuje szczegóły dotyczące zakresu usługi oraz zdjęcia lub dokumentację elementu przeznaczonego do pomiaru.
Analiza potrzeb wspólnie z klientem
Na podstawie otrzymanych informacji doradzamy oraz proponujemy najbardziej optymalne rozwiązanie i zakres usług.
Wycena i zamówienie
Sporządzamy ofertę i zajmujemy się formalnościami związanymi z przyjęciem zamówienia.
Realizacja usługi
Wykonujemy usługę w laboratorium lub bezpośrednio u klienta oraz opracowujemy dane zgodnie z założeniami (raport pomiarowy, format danych itp.).
Przekazanie wyników
Przesyłamy opracowane dane, a w razie potrzeby omawiamy i wyjaśniamy wyniki wspólnie z klientem.
Zobacz przykładowy raport pomiarowy
Laboratorium pomiarów geometrycznych
Stykowe pomiary nierówności
Zawodowo dobrane wyposażenie
Pomiary nierówności powierzchni metodami bezstykowymi
Kompleksowe pomiary topografii powierzchni
Usługi bezstykowych i multisensorowych pomiarów kształtu i topografii powierzchni realizujemy za pomocą mikroskopu różnicowania ogniskowego firmy Alicona, interferometru światła białego firmy Polytec i profilometru konfokalnego z dodatkowymi głowicami stykowymi i interferencyjnymi firmy Altimet.
Analiza powierzchni dzięki zaawansowanej akwizycji danych
Pomiary topografii powierzchni
Wysokorozdzielcze pomiary 3D topografii powierzchni
Wysokorozdzielcze pomiary trójwymiarowej struktury powierzchni realizowane są z wykorzystaniem optycznych systemów Bruker Alicona, zapewniających wysoką dokładność i powtarzalność wyników. Zastosowana technologia umożliwia szczegółową analizę mikro- i makrostruktury powierzchni nawet dla elementów o złożonej geometrii.
Analiza i wizualizacja parametrów powierzchni

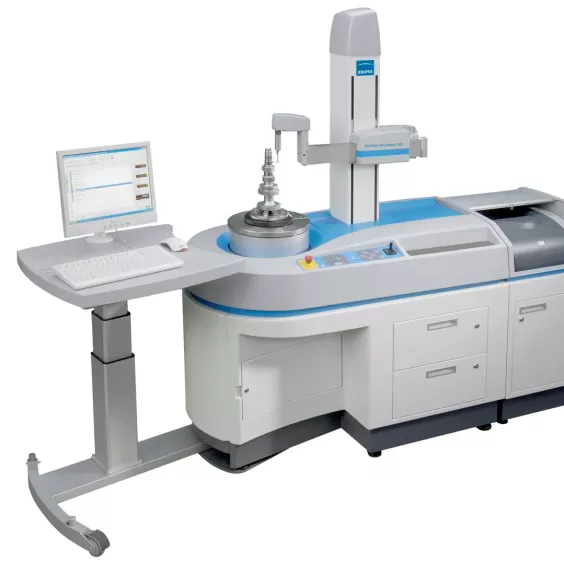

Pomiary parametrów Twist
Dokładna analiza Twist – topografia i mikrostruktura powierzchni
Laboratorium firmy ITA świadczy usługi stacjonarne w zakresie pomiarów parametrów Twist (mikrogwintu) za pomocą stykowego przyrządu do pomiaru odchyłek kształtu i położenia. Pomiar stykowy umożliwia dokładną weryfikację powierzchni wraz ze stworzeniem jej topografii i wizualizacji pełnej mikrostruktury.
TwistLive – natychmiastowa weryfikacja jakości powierzchni
Pomiary narzędzi
Dokładna analiza krawędzi skrawających i powierzchni roboczych
Prowadzimy pomiary mikrogeometrii narzędzi skrawających wykorzystując w tym celu mikroskopy różnicowania ogniskowego firmy Alicona. Wysoka rozdzielczość i powiększenia wraz z odpowiednią sztywnością konstrukcji umożliwiają wiarygodny pomiar nawet bardzo małych promieni np. zaokrąglenia naroża, wyszczerbień na krawędzi skrawającej, a także topografii powierzchni np. rowka wiórowego.
Zaawansowana analiza powierzchni wspierająca rozwój produkcji i powłok
Dlaczego my?
Zaufanie
Doświadczenie
Najwyższa jakość usługi
Indywidualne podejście
Mobilność
Szeroki zakres usług
Najczęściej zadawane pytania
FAQ
Jakie cechy detalu lub powierzchni mogą utrudnić lub ograniczyć wykonanie pomiaru topografii powierzchni?
Zarówno dla metody stykowej, jak i optycznej warunkiem koniecznym do wykonania pomiaru jest dostępność mierzonej powierzchni. W przypadku optyki istotna jest również struktura i refleksyjność powierzchni. W zależności od elementu, optymalna metoda badania dobierana jest na etapie analizy zapytania.
Jak wygląda krok po kroku proces pomiaru nierówności i topografii powierzchni?
Etapy realizacji usługi w większości przypadków przebiegają następująco: otrzymanie zapytania, wstępna analiza, ustalenie szczegółowych wymagań i wytycznych, przygotowanie oferty, akceptacja oferty i przesłanie elementów, wykonanie usługi i przekazanie wyników w ustalonej formie, odesłanie elementów do zmawiającego.
Jakie informacje o powierzchni i jej przeznaczeniu są potrzebne przed wykonaniem pomiarów?
Podstawowymi i niezbędnymi informacjami są: dostęp do mierzonej powierzchni (geometria całego elementu), cel pomiaru (np. jakie parametry mają być zmierzone), rodzaj powierzchni i materiału (np. refleksyjność i odporność na zarysowania).
Czy możliwe jest wykonanie pomiarów topografii powierzchni na elementach o złożonej geometrii lub ograniczonym dostępie pomiarowym?
W przypadku metody stykowej konieczne jest, aby geometria końcówki stykowej pozwalała na wykonanie pomiaru. W laboratorium ITA dysponujemy wieloma końcówkami, które różnią się od siebie geometrią i przeznaczeniem. Metoda optyczna również wymaga, aby głowica była w stanie zebrać dane z mierzonej powierzchni.
Jak długo trwa realizacja pomiarów topografii powierzchni?
Czas realizacji usługi ustalany jest indywidualnie w zależności od specyfiki usługi oraz dostępności sprzętu i personelu laboratorium. Zazwyczaj czas wynosi od 2 do 7 dni.
W jaki sposób prezentowane są wyniki – wykresy, mapy 3D, zestawienia parametrów?
Wyniki mogą być prezentowane na różne sposoby w zależności od wymagań klienta. Mogą to być wykresy, mapy 3D, zestawienia parametrów oraz możliwe są inne formy przedstawienia danych.
Jakie normy i wytyczne można uwzględnić w raporcie pomiarowym na życzenie klienta?
Urządzenia używane w laboratorium ITA pochodzą od renomowanych dostawców i spełniają międzynarodowe normy stosowane w realizacji pomiarów. W przypadku wymagań i konieczności odniesienia się do konkretnej normy, musi to zostać ustalona i potrwierdzone przed wykonaniem usługi.
Zapytaj o usługę
Zadzwoń do nas
+48 61 222 58 11
Pliki do pobrania
Przykładowy raport pomiarowy - chropowatość profilowo
pdf • 1.58 MB
Przykładowy raport pomiarowy - chropowatość przestrzennie
pdf • 1.28 MB
Powiązane akcesoria i produkty
-
Optyczny profilometr 3D- InfiniteFocus G6 Bruker Alicona
- Optyczny, bezkontaktowy system do pomiaru chropowatości, topografii i konturu.
- Technologia pozwalająca na pomiar pionowych ścian > 90° oraz pomiar powierzchni błyszczących i transparentnych.
- Możliwość zastosowania uchwytu obrotowego – pomiar narzędzi skrawających wierteł i frezów.
Kiedy wybrać:
Gdy potrzebujesz najwyższej precyzji pomiaru topografii 3D i chropowatości. -
Nowość
Optyczny profilometr 3D- FocusX Bruker Alicona
- Szybkie i precyzyjne pomiary 3D chropowatości i kształtu.
- Możliwość integracji z linią produkcyjną, co pozwala na pomiar w czasie rzeczywistym.
- Sprawdza się zarówno w laboratorium, jak i w produkcji seryjnej.
Kiedy wybrać:
Gdy potrzebujesz kompaktowego systemu kontroli jakości z pełną automatyzacją. -
Profilometr Waveline W600R W600C W600RC
- Precyzyjne pomiary metodą stykową.
- Modułowa konstrukcja dopasowana do potrzeb użytkownika.
- Stabilność i szeroki zakres aplikacji pomiarowych.
Kiedy wybrać:
Gdy kontrolujesz większe elementy wymagające dokładnej analizy chropowatości i konturu. -
Profilometr przenośny Waveline W15
- Ergonomiczna konstrukcja i wygodna obsługa.
- Możliwość obrotu głowicy o 90˚ w poziomie.
- Współpraca z oprogramowaniem Evovis Mobile.
Kiedy wybrać:
Gdy wymagasz przenośnego systemu spełniającego najnowsze normy jakości. -
Nowość
Profilometr Waveline W40
- Pomiar chropowatości, falistości i profilu pierwotnego.
- Zmotoryzowane opuszczanie głowicy pomiarowej.
- Współpraca z oprogramowaniem Evovis Mobile.
Kiedy wybrać:
Gdy chcesz stacjonarny system do seryjnych pomiarów z automatyzacją.
